VDLS立式加工中心(热销产品)

应用领域VDLS系列立式加工中心是通用技术集团大连机床有限责任公司研发生产的一款性能优越,高效可靠的全新数控机床。以高刚性、高稳定性的底座为基础,负荷全支撑的十字滑台可确保加工时的重负载能力;大跨距人字形立柱可有效降低高速切削时的振动和变形,高转速的直联主轴提供高质量的工件加工能力;高性能的排屑能力,让用户高效率的工作。单件生产以及汽车、能源和发电及机械工程行业零件生产商的理想选择。

立即咨询
产品详情

主要性能和特点

1、高效率:三轴快移速度提升了50%,直联主轴换刀时间显著提升,为用户提供高效率的加工性能。

2、高刚度:主体部件均采用铸铁,确保切削力及机床本身的重力能被机床很好吸收,保证加工高精度。

3、高性能主轴:采用高性能精密主轴轴承,高速达12000rpm,配合主轴油冷系统,有效控制主轴高速温升

4、刀库:24把机械手刀库,机械手臂交换快速可靠,性能稳定,提升换刀时间,确保加工高效、高质。

5、直线轴驱动结构:采用一端固定,一端支撑的驱动结构,配合丝杠预拉伸结构,保证驱动系统高效准确。6、 主轴驱动结构:主轴和电机通过高速联轴器采用直联方式,减少传动过程中机械效率损失。

7、 三轴线性导轨:运行流畅,可选用滚柱导轨。

8、 大直径C3级丝杠:带预拉结构,消除部分热伸长,丝杠轴承采用接触式密封轴承,运行牢靠。

9、排屑系统:经济实用的螺旋排屑,平稳可靠的链式排屑,针对各种切屑类型,提供高效率的解决方案。

10、冷却系统:大容量的水箱,大流量的主轴头喷淋系统,有效的降低切削时主轴及工件的温升,另可配备大流量冲屑系统,有效的清除切屑。

11、集中润滑油系统:高效率集中润滑系统,合理的打油间隔时间,确保运动部件润滑良好,延长使用寿命12、简易油水分离器: 根据水和油的密度差,利用重力沉降原理去除切削液中的油,保证切削液循环使用。

13、可选配自动门,运行准确高效,为用户实现自动化生产线提供条件。

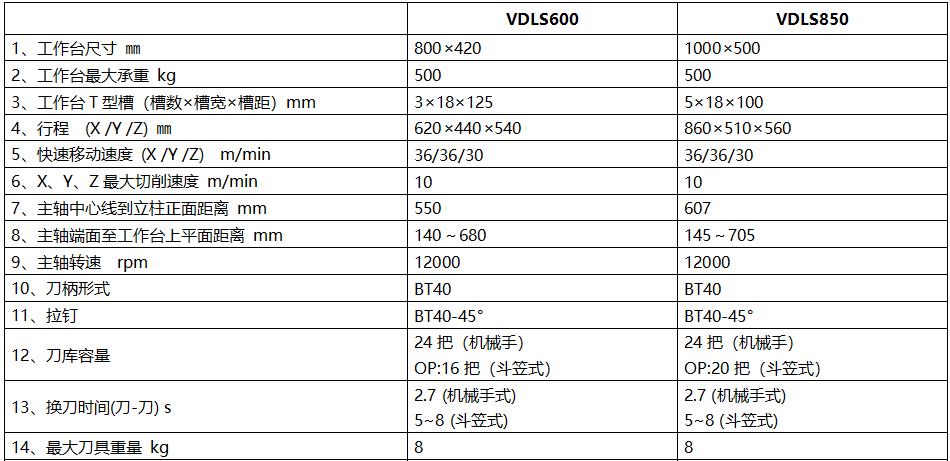

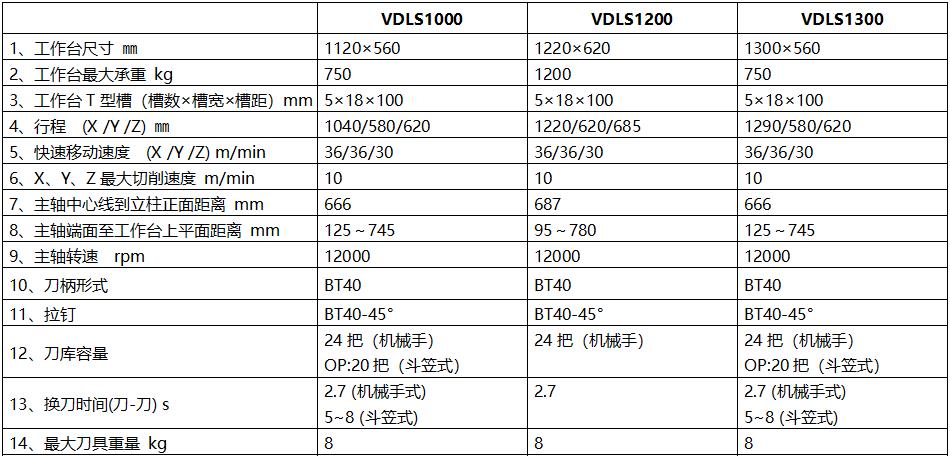

技术参数

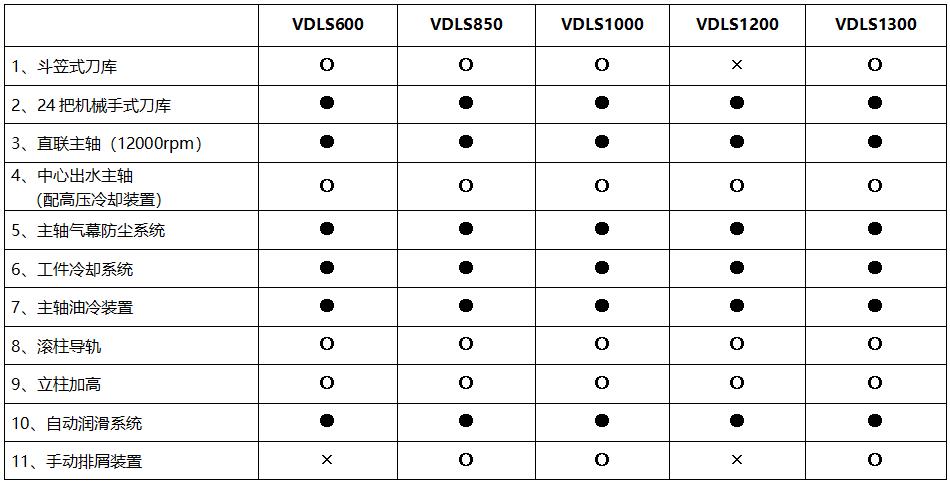

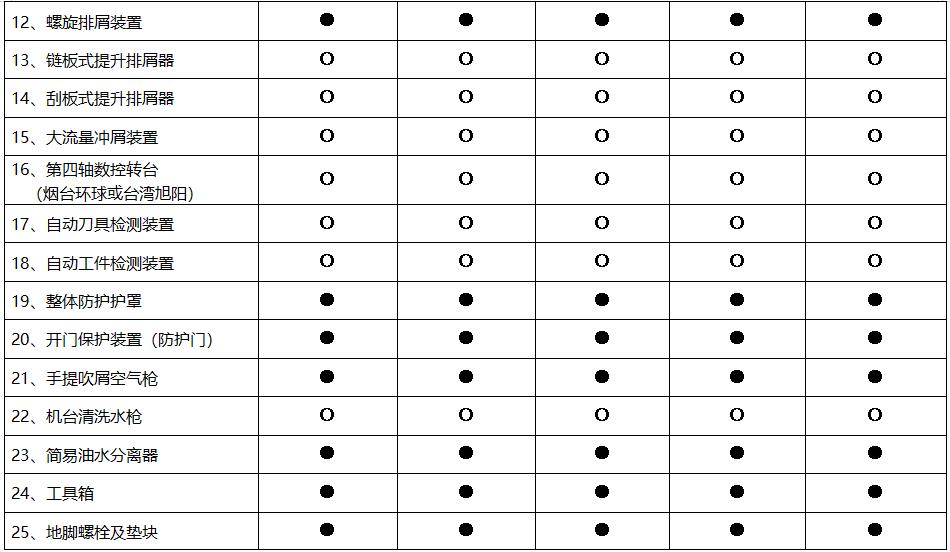

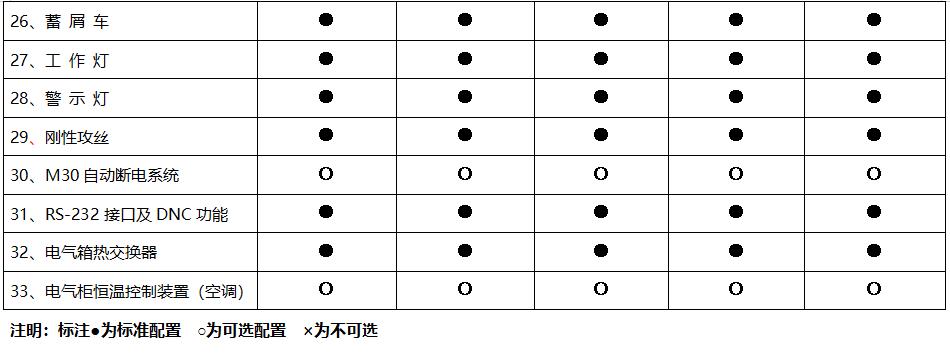

产品配置表
