XD系列立式数控铣床

应用领域XD系列立式数控铣床是我公司引进先进技术生产的新一代数控机床。该机床广泛适用于箱体零件、小型板类、盘类、壳体类、精密零件等多品种零件的中小批量加工。零件一次装夹后可自动完成铣、镗、钻、扩、铰、攻丝等多工序加工。

立即咨询
产品详情

机床主要性能和特点

XD系列立式数控铣床是我公司引进先进技术生产的新一代数控机床,该系列机床不仅适用于板类、盘类、壳体类、精密零件的加工,而且适用于模具加工。

1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度铸铁,组织稳定,确保品质。铸件结构均经过机床动力学分析和有限元分析,合理的结构程度与加强筋的搭配,保证了基础件的高刚性。宽实的机床底座,箱形腔立柱、负荷全支撑的十字滑台可确保加工时的重负载能力。

2、高速精密主轴:

(1)主轴电机通过高扭力齿形皮带传动,不打滑,并可大幅减低传动噪音及热量。

(2)主轴采用精密级角接触轴承,标准转速可达8000r/min。

(3)高性能油脂润滑主轴轴承,经济的主轴头冷却系统,有效地控制主轴温升。

(4)主轴利用IRD动态平衡校正设备,直接校正主轴动态平衡,使主轴在高速运转时,避免产生共振现象,确保加工精度。

3、高精度滚珠丝杠副,滚珠丝杠经预拉伸后,大大增加了传动刚度并消除了快速运动时产生的热变形影响,确保了机床的定位精度和重复定位精度。

4、采用手动操作式气动换刀装置(BT40刀柄),换刀快捷、稳定、可靠。

5、机床配有半封闭防护罩,美观、安全,防漏,保护环境。螺旋式自动排屑装置(全防护)简洁、环保,适用于一般金属和非金属切屑的输送。

6、高效率自动润滑系统:导轨润滑采用电动卸压式润滑泵,润滑性好且不浪费润滑油。

7、精巧的油水分离设备,减少切削液油水的混合,避免切削液变质,延长使用寿命。

8、电气箱内的配线,皆符合安全规范,确保控制系统运转时不受外部干扰。电气箱配有热交换器,有效控制电气箱内的温度,确保控制系统能够长期稳定的运转。

9、高精度螺距补偿,各传动轴均采用高精度激光测量仪补偿使各轴定位精度更加准确,更适合加工高精度的零件。


技术参数

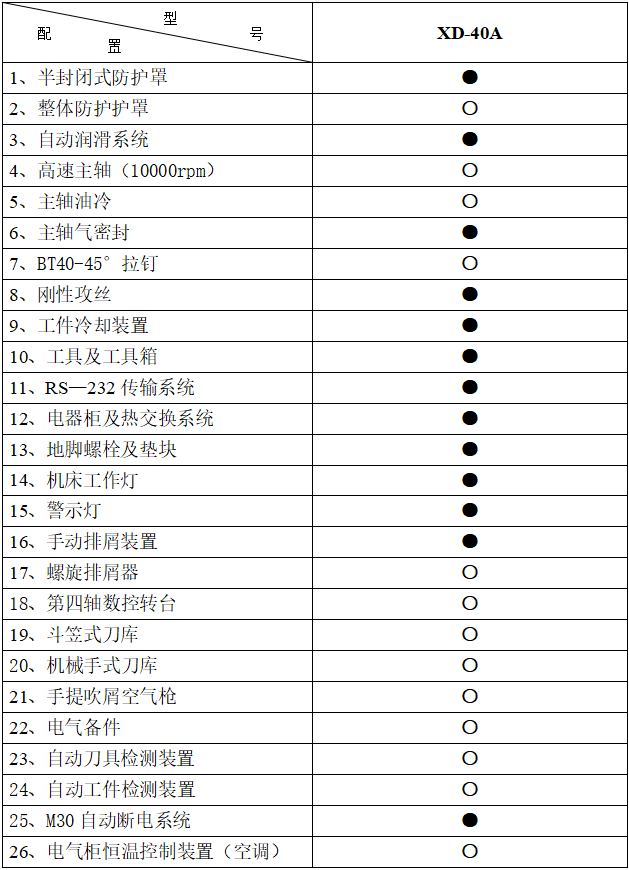

产品配置表
